概述

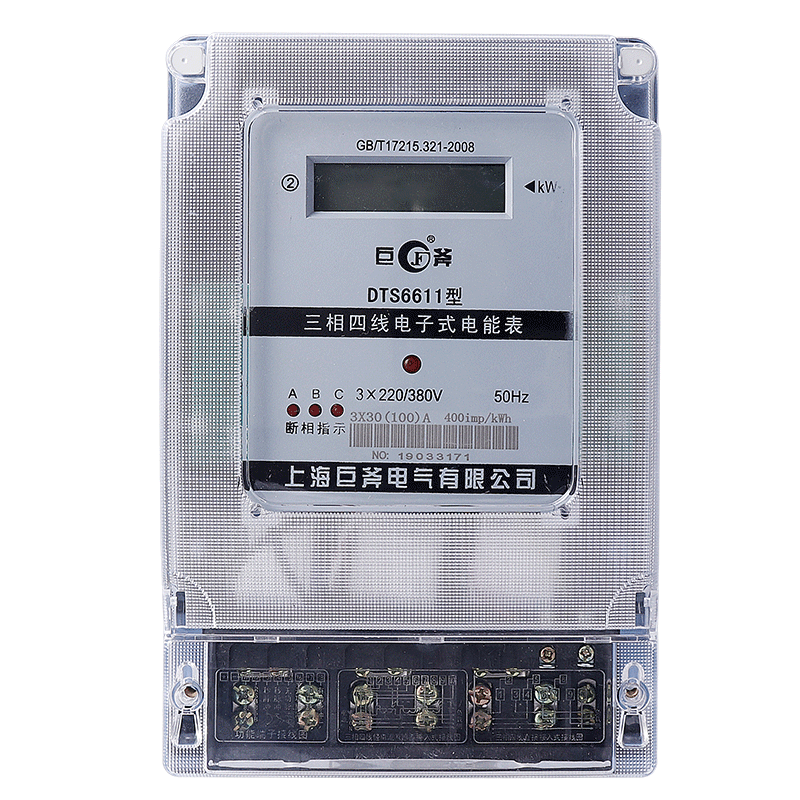

DDS6611型三相三线和DTS11型三相四线两种型号三相电子式有功电能表，采用专用大规模集成电路，SMT制造工艺，性能优越，安全可靠，最大过载能力为4倍。该系列产品具有良好的抗电磁干扰，使用寿命长，准确度及可靠性高、负载宽、功耗低、体积小、重量轻、便于安装、并具有防窃电功能。其性能符合国家标准GB/T17215.321-2008《1级和2级静止式交流有功电能表》标准。

产品特点

·总电量计度器指示或LCD显示。

·有功正向电能计量；反向电能正向计量。

·A相、B相、C相失压检测指示。

·有功反向电能检测指示。

·一路无源脉冲输出。

注：根据用户要求LCD显示可加装485通讯接口。

技术参数

·型号规格

型号	DTS6611三相四线	DDS6611三相三线	标定电流	额定频率
额定电压	3×220V/380V	3×380V	1.5（6）A、5（20）A10（40）A、 20（80）A、30（100）A	50Hz

·潜动：有防潜动逻辑设计。
·电压线路功耗：≤2W/10VA。
·工作电压范围：0.7Un~1.2Un
·工作温度：-30°C ~ 70°C
·极限温度：-40°C ~ 75°C
·相对湿度≤85%。
·外形尺寸：220mm×145mm×70mm

4 安装与使用
电能表安装在室内或室外电表箱内，安装底座应固定在坚固耐火的墙上，空气中无腐蚀性气体，具体安装尺寸图见附录图一（建议安装高度为1.8m）；安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时，请不要安装、加电，并尽快与供应商联系。
电能表应按照接线图进行接线，最好用铜线或铜接线头接入。
5  包装及运输存储
该表的运输和拆封不应受到剧烈冲击，保存的地方环境温度为0℃-60℃，相对湿度不超过85%，且在空气中不应含有引起腐蚀的气体。
电能表在仓库内保存，在原包装条件下，叠放高度不应超过五层，内包装拆封的电能表不宜贮存。
